如何升级Hi5a控制器版本

1. 先验知识​

  • 您必须准备一个包含版本升级所需文件的USB内存。
  • 部署文件必须以定义的格式命名。
   例如) Hi5aV402600.zip
         控制器型号(Hi5a) + V + 主要版本(40) + 次要版本(26) + 构建修订版(00)
  • 所有 Hi5a 控制器的主要版本均为“40”。没看到。
  • 次要版本(26) 是实际的重要版本号。
  • 所有官方版本的构建修订为“00”，所有其他版本都是试用版。
  • HI5A版本以ZIP格式提供，并由自动安装程序打开和安装。
    (无需故意解开它。)

1.1. 下载版本注意事项​

  • TP530用户的MV40。如果您将版本从24或更高版本下载到MV40.23或更低版本，则无法更改主版本。
  • TP520/511用户无关紧要。
  • 使用TP520下载主版本后，您必须重新连接并使用TP530。目前，更改版本时，仅执行TP。

2. 任务序列​

2.1. 在USB内存的顶部路径上创建一个名称为 "Hi5a_rel" 的版本升级文件夹（基于TP511 \USB）。​

    \USB\Hi5a_rel

2.2. 将Hi5a控制器S/W分发文件复制到USB版本升级文件夹中。​

    分发文件 : Hi5aV402600.zip
    例如) \USB\Hi5a_rel\Hi5aV402600.zip

2.3. 将复制分发文件的 USB 连接到 T/P。​

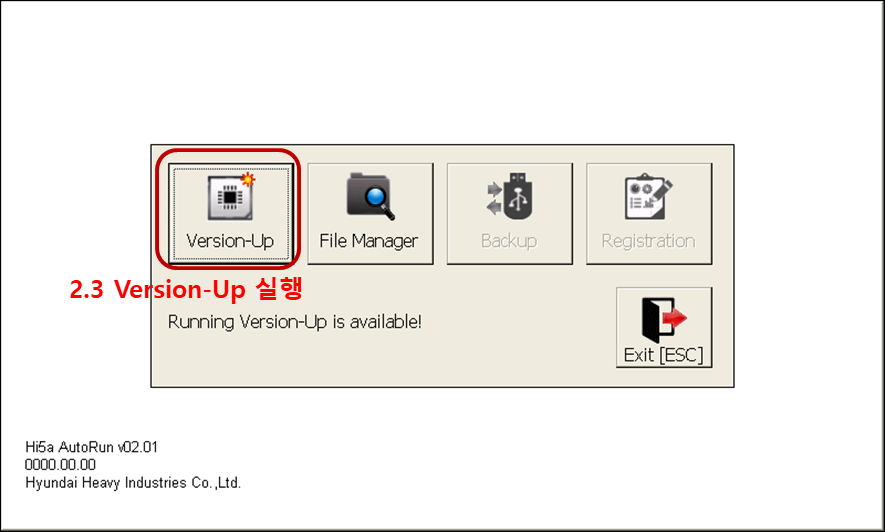

2.4. 确认T/P屏幕已切换如下所示。​

2.5. 按“Version-Up”按钮。​

警告

  • 使用 motor_off
  • 在手动模式下工作

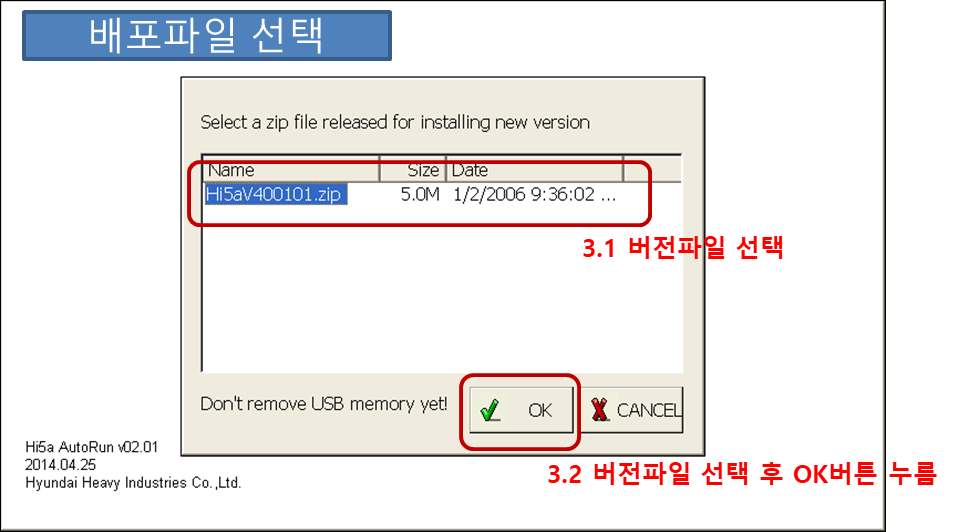

2.6. 确认屏幕更改如下所示，请选择复制到USB的分发文件。​

2.7. 确认选择分发文件并按“确定”按钮。​

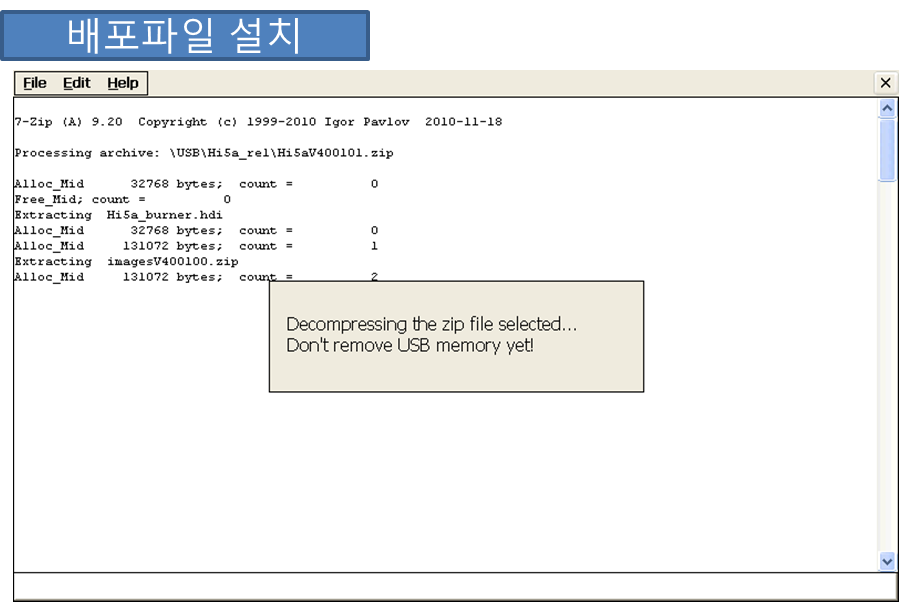

2.8. 在T/P上安装分发文件的过程自动进行。 （在进行上述过程时，请勿删除所附的USB）​

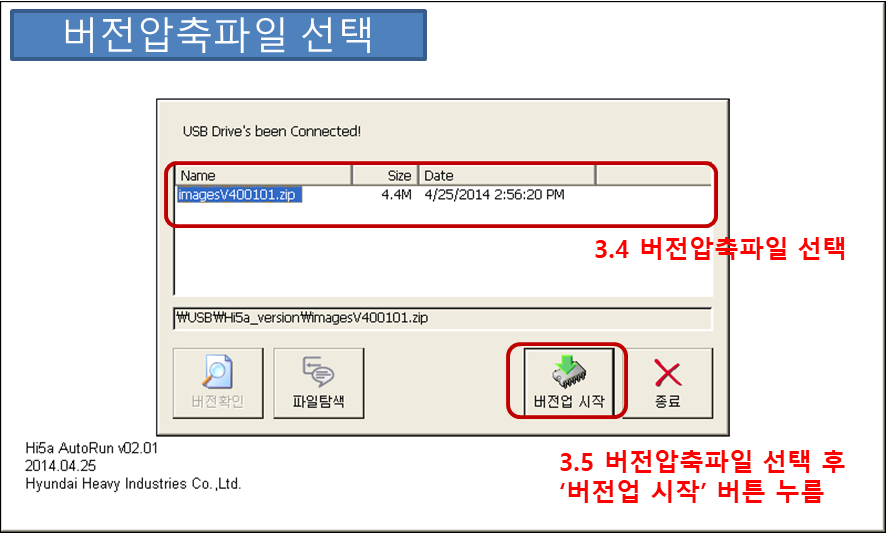

2.9. 选择一个集成了每个设备的版本升级文件的版本压缩文件。​

2.10 版本压缩文件，然后按“启动版本升级”按钮。​

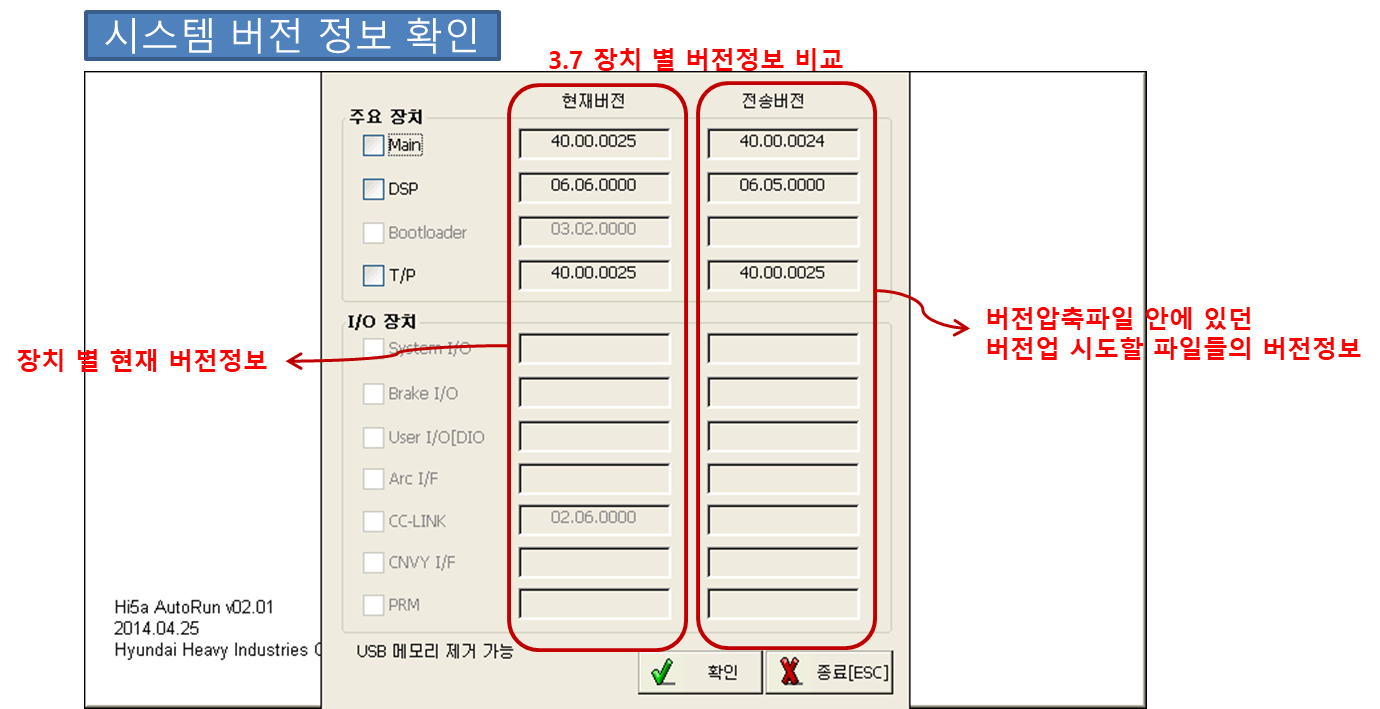

2.11 自动切换到可以检查系统信息的屏幕。​

2.12 比较每个设备的版本信息。​

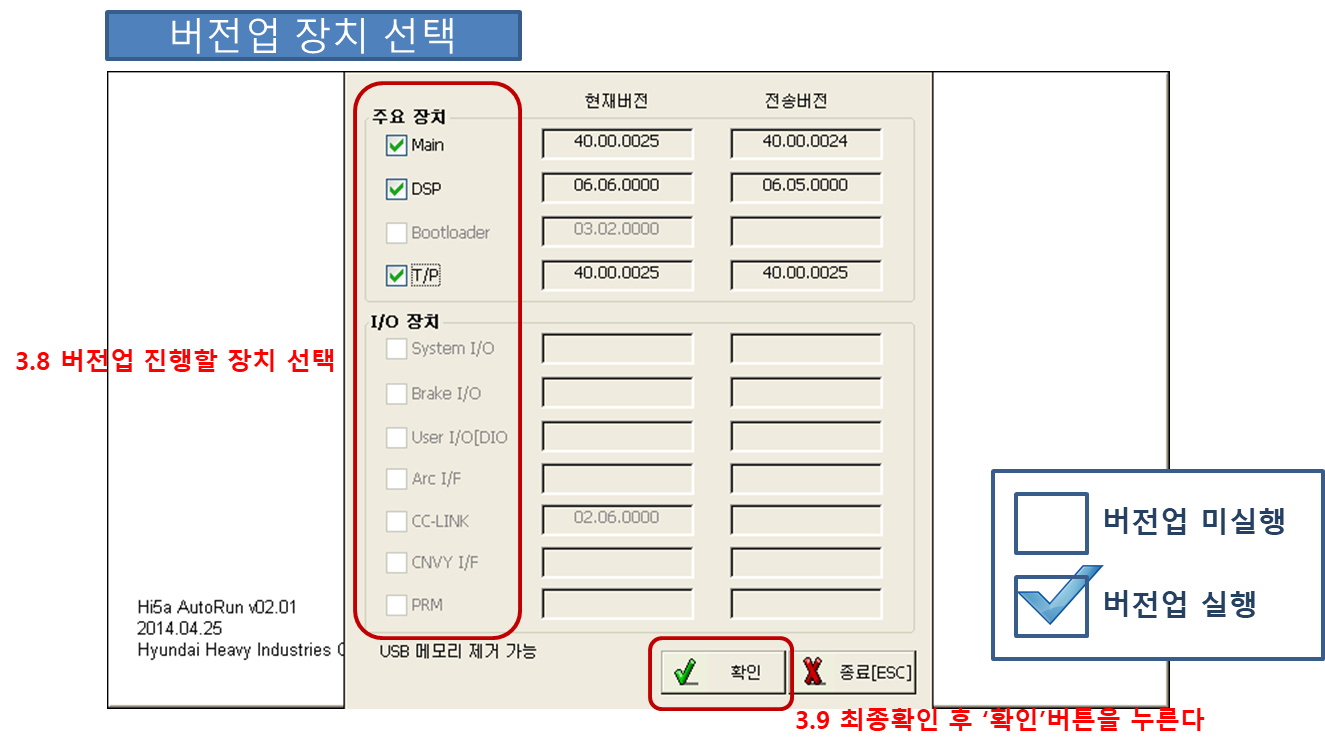

2.13 单击要升级到2.13的设备的复选框并将其更改为检查状态。​

(您只能升级所需的零件。)

2.14 最终确认后，按“确认”按钮。​

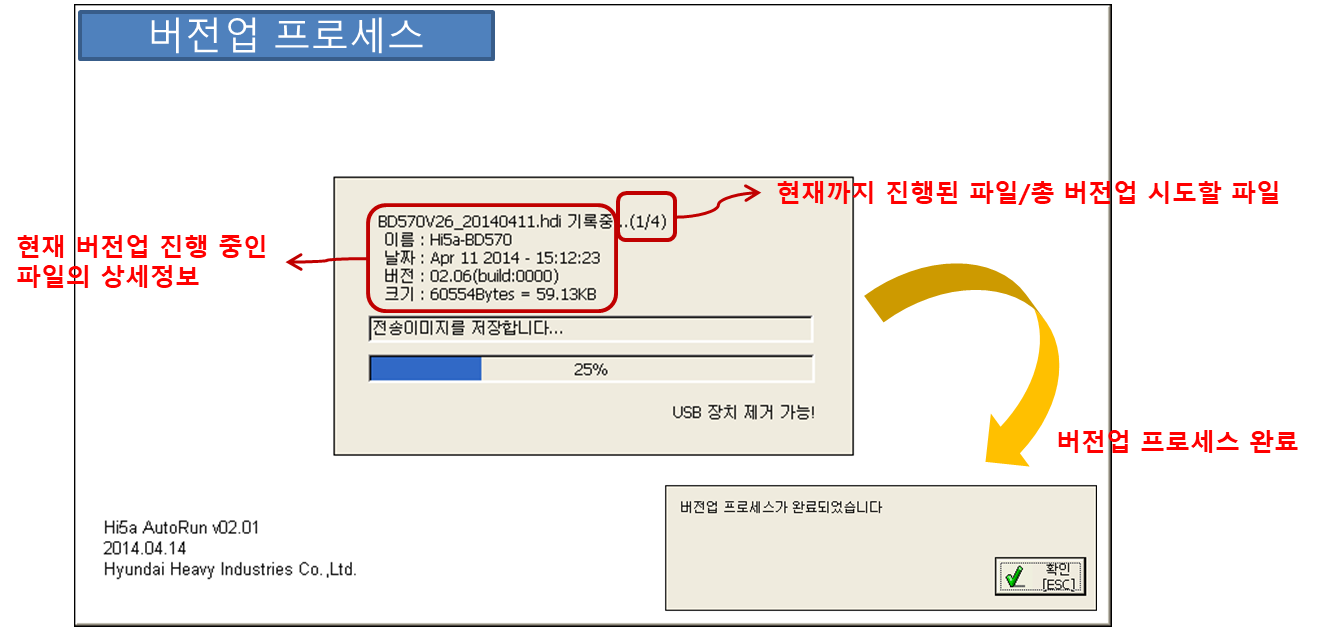

2.15. 自动执行所选设备（单个或多个设备）的版本升级。​

3. 安装期间发生了错误​

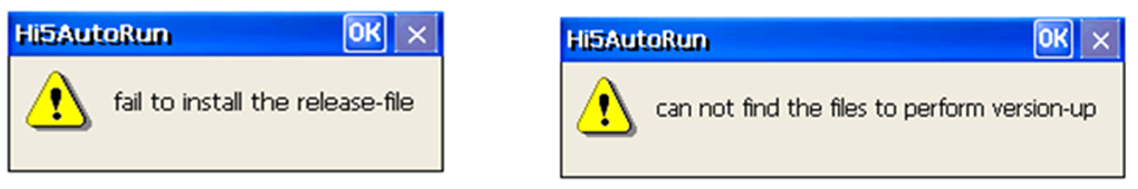

3.1. 分发文件安装失败​

3.1.1. 原因​

  • 如果在安装配电文件的安装过程中，将USB从T/P任意删除
  • 当分发文件本身无效时（文件损坏）

3.1.2. 解决方案​

  • 重新安装 USB 并再次尝试升级。
  • 如果文件损坏，则必须用正常的分发文件替换。 （请重新要求分发文件。）

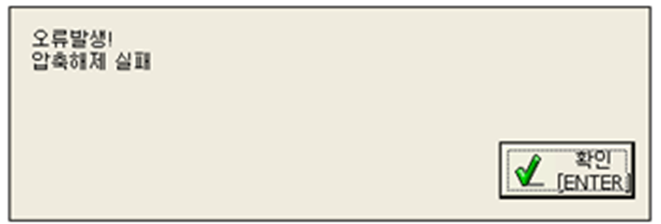

3.2. 减压失败​

3.2.1. 原因​

  • 当T/P内的临时存储空间不足时，就会发生。
  • 当分发文件或版本压缩文件损坏时发生。

3.2.2. 解决方案​

  • 如果原因是临时存储空间不足，请重新启动T/P设备。
  • 如果文件损坏，请替换为正常分发的文件并应用。

3.3. 沟通错误​

3.3.1. 原因​

  • 主板和 T/P 之间的以太网电缆连接不良
  • 主软件无法通信

3.3.2. 解决方案​

  • 检查以太网电缆接线条件并重试。
  • 重新启动HI5A控制器。 (关->开)

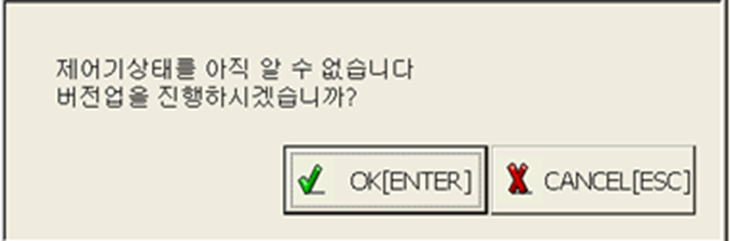

3.4. 控制器状态未收到​

3.4.1. 原因​

  • 通信故障
  • 主软件故障

3.4.2. 解决方案​

  • 如果发生通信错误，请检查错误度量。
  • 如果主要S/W故障，请忽略它并进行。 （按确定按钮） 如果主软件发生故障，主 B/D 的 7 段：E52、dbg。
